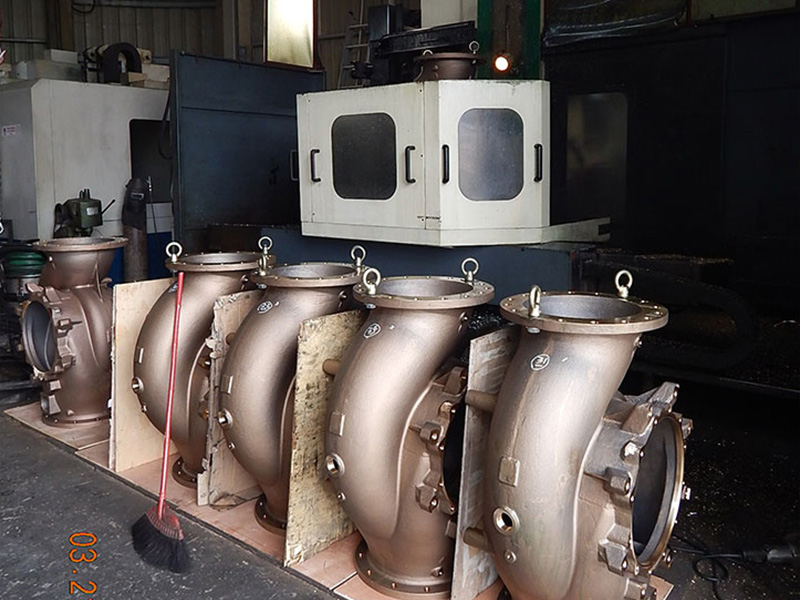

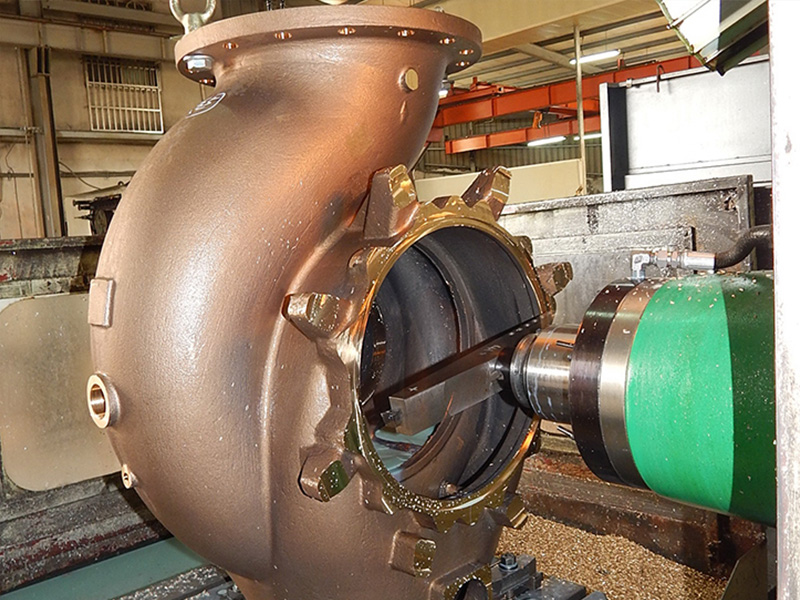

Fresatrice e Alesatrice Orizzontale CNC HB-800A: Caratteristiche e Specifiche #
Caratteristiche Standard #
- Raffreddatore olio mandrino
- Sistema di lubrificazione automatica centralizzato
- Sistema di raffreddamento
- Soffiaggio ad aria
- Scambiatore di calore per quadro elettrico
- Lampada da lavoro
- Nastro trasportatore a vite per trucioli
- Spegnimento automatico M30
- Volantino portatile MPG
- Lampada di allarme
- Cassetta degli attrezzi con strumenti di regolazione
- Blocchi e bulloni di livellamento
Accessori Opzionali #
- Refrigerante attraverso il mandrino con pressione di 20 bar
- Nastro trasportatore per trucioli con secchio
- Paraschizzi per tavolo
- Trasformatore per tensioni diverse da 220V
- Piastra angolare
- Skimmer per olio
Specifiche Tecniche #
| Voce | Unità | HB-800A | HB-110B | HB-110A | HB-110-20T | HB-110-30T |
|---|---|---|---|---|---|---|
| Tipo Colonna | Fissa | Fissa | Mobile | Mobile | Mobile | |
| Dimensione Tavolo | mm | 1.000 x 1.000 (39-3/8 x 39-3/8 in) | 1.000 x 1.000 (39-3/8 x 39-3/8 in) | 1.200 x 1.000 | 1.500 x 1.200 (59 x 47-1/4 in) | 1.500 x 1.200 (59 x 47-1/4 in) |
| T Slot (L x N° x Passo) | mm | 22H8 x 9 x 100 (0.86 x 9 x 4 in) | 22H8 x 9 x 100 (0.86 x 9 x 4 in) | 22H7 x 7 x 125 | 22H8 x 7 x 150 (0.86 x 7 x 6 in) | 22H8 x 7 x 150 (0.86 x 7 x 6 in) |
| Capacità Massima di Carico | kg | 3.000 (6.600 lbs) | 3.000 (6.600 lbs) | 4.500 | 5.000 (11.000 lbs) | 5.000 (11.000 lbs) |
| Unità Minima di Indicizzazione | gradi | 1° (360 divisioni) | 1° (360 divisioni) | 0,001° | 0,001° (ogni 90° con perno di posizionamento) | 0,001° (ogni 90° con perno di posizionamento) |
| Velocità Rapida Asse B | rpm | 4 | 4 | 2 | 2 | 2 |
| Altezza Tavolo da Terra | mm | 1.103 (43-7/16 in) | 1.103 (43-7/16 in) | 1.145 | 1.095 (43-1/8 in) | 1.095 (43-1/8 in) |
| Corsa Asse X | mm | 2.000 (78-3/4 in) | 2.000 (78-3/4 in) | 1.800 | 2.000 (3.000 opz.) | 3.000 (118-1/8 in) |
| Corsa Asse Y | mm | 1.200 (47-1/4 in) | 1.400 (55-3/32 in) | 1.350 | 1.500 (59 in) | 1.500 (opz. 1.800) |
| Corsa Asse Z | mm | 1.200 (47-1/4 in) | 1.150 (45-1/4 in) | 1.020 | 1.400 (55-3/32 in) | 1.400 (55-3/32 in) |
| Corsa Asse W | mm | - | 500 (19-11/16 in) | 550 (21-5/8 in) | 550 (21-5/8 in) | 550 (21-5/8 in) |
| Distanza Mandrino - Centro Tavolo | mm | 275 ~ 1.475 (10-13/16 ~ 58 in) | -175 ~ 1.475 (-6-7/8 ~ 58 in) | -145 ~ 1.425 | -30 ~ 1.920 (-1-3/16 ~ 75-1/2 in) | -30 ~ 1.920 (-1-3/16 ~ 75-1/2 in) |
| Distanza Centro Mandrino - Superficie Tavolo | mm | 0 ~ 1.200 (0 ~ 47-1/4 in) | 0 ~ 1.400 (0 ~ 55-3/32 in) | 0 ~ 1.350 | 0 ~ 1.500 (0 ~ 59 in) | 0 ~ 1.500 (opz. 1.800) |
| Mandrino Nose | mm | BT50 | BT50 | BT50 | BT50 | BT50 |
| Diametro Mandrino | mm | - | 110 | 110 | 110 | 110 |
| Potenza Max. Uscita | kg-m | - | 135 | 135 | 135 | 135 |
| Velocità Mandrino (2 gamme) | Velocità bassa (rpm) | 30 ~ 1.300 | 5 ~ 625 | 5 ~ 625 | 5 ~ 625 | 5 ~ 625 |
| Velocità alta (rpm) | 1.301 ~ 3.000 | 626 ~ 2.500 | 626 ~ 2.500 | 626 ~ 2.500 | 626 ~ 2.500 | |
| Velocità Rapida Assi X, Y, Z, W | m/min | 15 / 12 / 15 / - | 15 / 12 / 15 / 6 | 15 / 12 / 15 / 6 | 10 / 10 / 10 / 6 | 10 / 10 / 10 / 6 |
| Velocità Rapida Rotazione Tavolo | rpm | 4 | 4 | 2 | 2 | 2 |
| Velocità di Alimentazione Assi X, Y, Z | mm/min | 1 ~ 6.000 | 1 ~ 6.000 | 1 ~ 6.000 | 1 ~ 6.000 | 1 ~ 6.000 |
| Velocità di Alimentazione Asse W | mm/min | - | 1 ~ 4.000 | 1 ~ 4.000 | 1 ~ 4.000 | 1 ~ 4.000 |
| Vite a Sfere X, Y, Z (Diam./Passo) | mm | 50 / 10 | 50 / 10 | 50 / 10 | 63 / 10 | 63 / 10 |
| Vite a Sfere Asse W (Diam./Passo) | mm | - | 40 / 10 | 40 / 10 | 40 / 10 | 40 / 10 |
| Capacità Magazzino ATC | pz | 60 | 60 | 60 | 60 | 60 |
| Bullone di Tiraggio | MAS-P50T-1 | MAS-P50T-1 | MAS-P50T-1 | MAS-P50T-1 | MAS-P50T-1 | |
| Lunghezza Max Utensile | mm | 400 | 400 | 400 | 400 | 400 |
| Peso Max Utensile | kg | 25 | 25 | 25 | 25 | 25 |
| Diametro Max Utensile | mm | Ø125 / Ø250 (senza utensile adiacente) | Ø125 / Ø250 (senza utensile adiacente) | Ø125 / Ø250 (senza utensile adiacente) | Ø125 / Ø250 (senza utensile adiacente) | Ø125 / Ø250 (senza utensile adiacente) |
| Selezione Utensile | Percorso più breve in sequenza | Percorso più breve in sequenza | Percorso più breve in sequenza | Percorso più breve in sequenza | Percorso più breve in sequenza | |
| Tempo Cambio Utensile (circa) | sec | 15 | 15 | 15 | 15 | 15 |
| Motore Mandrino | kW | 15 / 18.5 | 22 / 26 | 22 / 26 | 22 / 26 | 22 / 26 |
| Motori Servo X, Y, Z, B, W | kW | 7 / 7 / 7 / 4 | 7 / 6 / 7 / 4 / 7 | 7 / 6 / 7 / 7 / 7 | 6 / 6 / 6 / 7 / 7 | 6 / 6 / 6 / 7 / 7 |
| Pompa Lubrificazione Centralizzata | W | 150 | 150 | 150 | 150 x2 | 150 x2 |
| Pompa Idraulica | kW | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 |
| Pompa Raffreddamento Olio Mandrino | kW | 0.75 | 1.95 | 1.95 | 1.95 | 1.95 |
| Pompa Refrigerante | kW | 1 | 1 | 1 | 1 | 1 |
| Aria Compressa Richiesta | kg/cm² | 6 | 6 | 6 | 6 | 6 |
| Serbatoio Refrigerante | L | 350 | 350 | 250 | 250 | 250 |
| Dimensioni Macchina | mm | 5.030 x 5.100 x 3.250 | 4.285 x 5.587 x 3.605 | 4.285 x 5.587 x 3.605 | 4.480 x 5.510 x 3.820 | 5.600 x 5.510 x 3.820 |
| Peso Macchina (circa) | kg | 18.000 (39.600 lbs) | 21.000 (46.200 lbs) | 22.000 | 24.500 (53.900 lbs) | 25.800 (56.760 lbs) |
| Controllo CNC | Fanuc 0i-MF | FS-0i-MF | Fanuc 0i-MF | FS-0i-MF | Fanuc 0i-MF |
Design e specifiche sono soggetti a modifiche senza preavviso.
Informazioni Aggiuntive #
- Tutte le macchine sono realizzate in ghisa di alta qualità per una maggiore durata e stabilità.
- Per dati e specifiche più completi, consultare il E-CATALOG .
